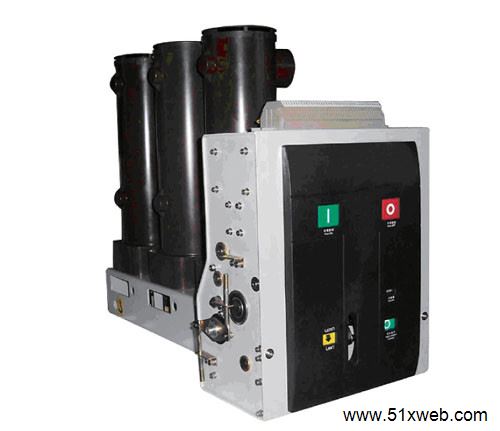

VS1-12侧装断路器

发布时间：2014/11/27 作者：森源来源：森源点击：3097 字号：大中小

家庭装修如何选择装修风格

VS1-12型侧装式（VBM7）真空路路器系户内高压开关设备，适用于额定电压12千伏、频率50Hz的三相电力系统中,作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要电流下的频繁操作，或多次开断短路电流表的场所。
VS1-12型侧装式（VBM7）真空路器采用固定式安装，主要用于固定式开关柜，该断中器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。

主要技术参数

序号	项目		单位	数据
1	额定电压		KV	12
2	最高工作电压		KV	630	630	630
3	额定电流		A	1250	1250	1250
4	额定短路开断电流		KA	20	25	31.5
5	额定短路关合电流		KA	50	63	80
6	额定峰值耐受电流		KA	50	63	80
7	4S额定短路耐受电流		KA	20	25	31.5
8	额定绝缘水平	工频耐压（额定开断前后）	KV	42（断口48）
		冲击耐压（额定开断前后）		75（断口84）
9	额定操作顺序			分-0.3-合分180s-合分
10	机械寿命		次	1000
11	额定短路开断电流开断次数		次	50
12	操作机构额定合闸电压（直流）		V	110,220
13	操作机构额定分闸电压（直流）		V	110,220
14	触头行程		mm	11±1
15	超行程（触头弹簧压缩长度）		mm	3.5±0.5
16	三相分、合闸弹跳时间		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	0.9~0.12
19	平均合闸速度		m/s	0.4~0.8
20	分闸时间	最高操作电压下	s	≤0.05
		最低操作电压下		≤0.08
21	合闸时间		s	0.1
22	各相主回路电阻		υΩ	60		50
23	动静触头、允许磨损累积厚度		mm	3
