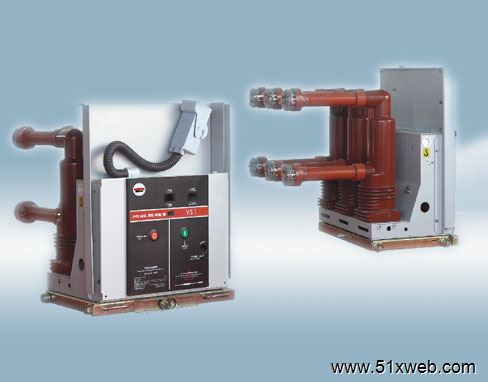

VS1-24型户内高压真空断路器，系三相交流50Hz额定电压为24kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用. |
| 型号及含义 |
 |
| 主要技术参数 |
| 序号 |
项目 |
单位 |
数据 |
| |
额定电压 |
kV |
24 |
| |
额定短时工频耐受电压(1min) |
65/79(相间，对地/断口) |
| |
额定雷电冲击耐受电压(峰值) |
125/145(相间，对地/断口) |
| |
额定频率 |
Hz |
50 |
| |
额定电流 |
A |
630 1250 |
630 1250 1600
2000 2500 3150 |
630 1250 1600
2000 2500 3150 |
| |
额定短路开断电流 |
kA |
20/25 |
31.5 |
40 |
| |
额定短时耐受电压 |
20/25 |
31.5 |
40 |
| |
额定短路持续时间 |
S |
4 |
| |
额定峰值耐受电流 |
kA |
50/63 |
80 |
100 |
| |
额定短路关合电流 |
50/63 |
80 |
100 |
| |
二次回路工频耐受电压(1min) |
|
200 |
| |
额定单个/背对背电容组开断电流 |
A |
630/400(40kA为800/400) |
| |
额定电容器组关合涌流 |
|
12.5(频率不大于1000Hz) |
| |
机械寿命 |
kA |
20000 |
| |
额定电流开断次数(电寿命) |
20000 |
| |
额定短路电流开断次数 |
次 |
50(40kA≤30) |
| |
动、静触头允许磨损累计厚度 |
mm |
3 |
| |
储能时间 |
s |
≤10 |
| |
触头开距 |
mm |
16±1 |
| |
超行程 |
3.5±0.5 |
| |
触头合闸弹跳时间 |
ms |
≤2(40kA≤30) |
| |
三相分、合闸不同期性 |
≤2 |
| |
平均分闸速度(触头分开-8mm) |
m/s |
1.5±0.2 |
| |
平均合闸速度(8mm-触头闭合) |
0.8±0.2 |
| |
主导电回路电阻 |
μΩ |
≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上) |
| |
额定操作顺序 |
|
分-0.3s-合分180s-合分 |
|
