JKN1-12
型户内高压真空断路器（以下简称断路器）是用于
12
kV
电力系统的户内开关
设备，作为电网设备、工矿企业动力设计的保护和控制单元。由于真空断路器的特殊优越性，
尤其
适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用
推进机构，组成手车单元使用，其中固定式断路器可以增加相应的机械联锁，以满足配
XGN2
、
GG1A
、
GGX
等固定柜的需要。

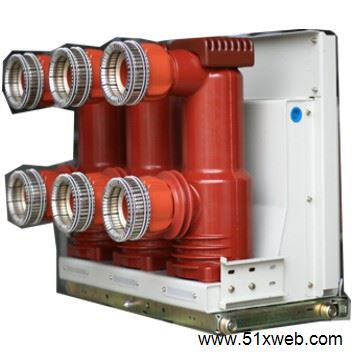

VSG-12中压固封式真空断路器
VSG-12中压固封式真空断路器是立足在原VS1型户内真空断路器的基础上，进行优化设计，实现断路器的小型化、高可靠性、主回路免维护的改进型产品。可在工作电流范围内进行频繁的操作或多次开断短路电流，适于重合闸操作并有极高的可靠性与使用寿命。产品既可作为固定单元安装使用，也可配用专用的推进小车组成手车单元使用。断路器符合我国国家标准GB1984《交流高压断路器》、JB3855《3.6~40.5kV户内交流高压断路器》、DL/T403《12~40.5kV户内高压真空断路器定货技术条件》并符合IEC60694的相关要求。已通过整套产品的型式试验及产品鉴定。
VSG-12中压固封式真空断路器的主要特点如下：
1． 采用了固体绝缘结构集成固封极柱，实现了主回路的免维护。
2． 机构以成熟的VS1机构为蓝本进行改进，可靠性高。
3． 采用环氧树脂作为绝缘介质，相与相之间的距离可以缩小，减少了断路器及其配套开关柜的体积，实现了小型化的要求。
VSG-12中压固封式真空断路器的极柱通过先进的APG工艺将小型化超低阻型真空灭弧室和主回路其它零件直接固封在环氧树脂内，这不仅简化了极柱的装配工艺，防止真空灭弧室导电回路连接螺栓由于运行中的振动而导致的松动，提高了可靠性，而且使真空灭弧室外表面不受外部机械力和外部环境（如灰尘、潮气、污秽、高海拔、小动物）的影响，进一步改善了极柱的电场分布的状况。
VSG-12中压固封式真空断路器主回路电阻远远小于国家标准要求:
回路电阻≤50μΩ(630A) 实测≤30μΩ
回路电阻≤45μΩ(1250A) 实测≤30μΩ
回路电阻≤35μΩ(1600-2000A) 实测≤25μΩ
回路电阻≤25μΩ(2500A以上) 实测≤16μΩ
机械寿命: 30000次
VSG-12中压固封式真空断路器对小型化超低阻型真空灭弧室的应用从根本上满足了大电流断路器对温升的要求并降低了电能损耗。根据本公司内部温升测试，1250A及以下额定电流的断路器,最高点不超过50K。而3150A的断路器，在不使用风机的情况下，最高点也不超过65K。而一般的厂家是无法做到的。
VSG-12中压固封式真空断路器的机构以我公司设计的VS1机构为蓝本进行改进。该机构结构紧凑、简单、布局合理，模块化的设计可靠性高，维护方便。本公司所生产的VSG-12断路器所测得的特性参数都符合设计要求而且高于设计要求。我们所测得的弹跳全部为零。标准要求≤2ms。
VSG-12中压固封式真空断路器是第二代绝缘筒式真空断路器的更新换代产品。
